Baie Nexpand de Minkels

aménagement datacenter minkels spécialiste

Logo Nexpand baie Datacenter

En 2019, LDCS a annoncé sa nouvelle baie appelée Nexpand, qui leur permet de capitaliser sur leurs savoir-faire, et d’améliorer et enrichir fonctionnement leur baie Standard.

Minkels vous propose une baie qui probablement figure parmi les meilleures baies du marché, voire même la meilleure actuellement.

Le fait de disposer d’une plate-forme récemment renouvelée, vous garantit la pérennité de cette gamme pour équiper vos prochaines salles dans les années à venir.

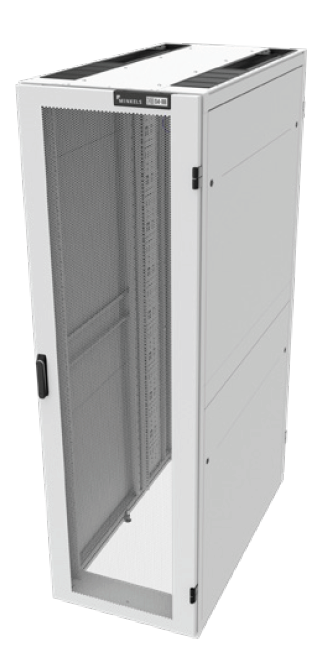

Baie Nexpand Minkels Legrand datacenterL’une des principales exigences du développement de la plate-forme Nexpand concernait une conception intelligente. À travers Nexpand, Minkels a fait le maximum pour garantir la flexibilité et la modularité de l’installation, ainsi que le réglage à l’infini des accessoires et des composants. La plateforme donne réellement accès au niveau supérieur de l’infrastructure des Datacenters. Au cours de la conception, ils ont constamment cherché à élargir les possibilités et à fournir de hauts niveaux d’évolutivité. Le châssis en aluminium offre une plateforme idéale, entièrement intégrée et compatible avec les systèmes et produits des gammes du groupe Legrand.

La plateforme Nexpand a été créée autour de quatre valeurs fondamentales : Intelligence, Robustesse, Sécurité et Durabilité.

  • Intelligence – La conception de l’armoire est extrêmement flexible. Par exemple, l’intérieur est construit pour être ajusté en 3 dimensions, le toit est complètement modulaire offrant plus d’espace et de flexibilité pour la gestion de l’infrastructure du haut du rack.
  • Robustesse – La plateforme Nexpand se compose de portes et d’un châssis léger mais solides qui supportent aisément le poids du matériel informatique. La robustesse, l’intégration complète du système de verrouillage et le câblage sont uniques sur le marché.
  • Sécurité – Nexpand garantit le plus haut niveau de sécurité en s’interfaçant avec les meilleures plateformes pour le verrouillage électronique des portes, y compris la gestion des câbles haute sécurité intégrée dans les mécanismes de porte et de porte anti-intrusion. Tout pour assurer la sécurité de votre équipement informatique.
  • Durabilité – La durabilité est à la fois intégrée dans la conception du produit et dans sa fonctionnalité. Le choix des matériaux éco-responsables, des procédés de production et d’assemblage respectueux de l’environnement est garanti par un « passeport écologique » – le Profil Environnemental Produit. Les armoires ont été conçues de manière à assurer une gestion optimale du flux d’air lors de leur utilisation, ce qui en fait une solution de premier ordre en matière d’efficacité énergétique.

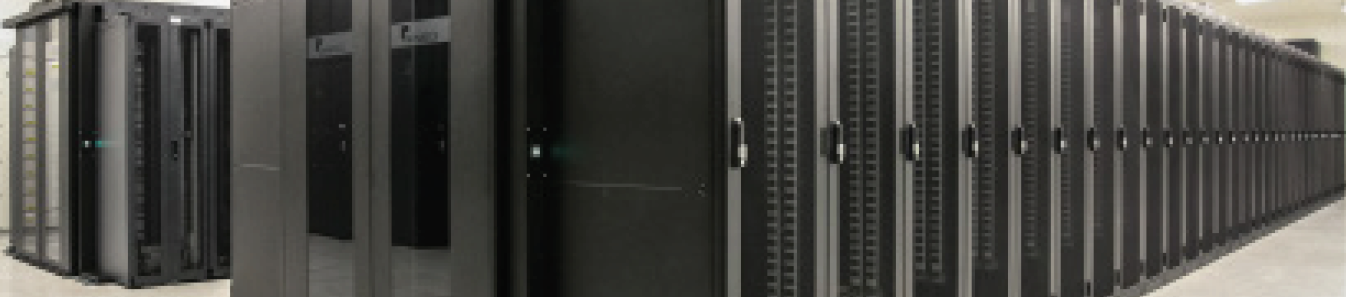

Baie Nexpand Minkels Datacenter

PANNEAU LATÉRAL

Un panneau latéral est spécialement conçu pour des applications en fin de rangée et permet un recouvrement esthétique du côté de l’baie. Le panneau est séparé horizontalement pour une manipulation facile. Les panneaux latéraux sont équipés de serrures quart-de-tour.

GESTION DES FLUX D’AIR

Cette fonction assure un guidage efficace des différents flux d’air dans les datacenters afin de maintenir une séparation idéale des flux d’air chaud et froid. Pour optimiser ce processus de refroidissement, les fuites d’air et la recirculation doivent être réduites au minimum en utilisant un pack de gestion des flux d’air. Ces packs comprennent des plaques inférieure, supérieure, gauche et

droite. Le pack de gestion des flux d’air permet des réglages étanches de 150 mm dans le sens de la profondeur.

BAC DE CÂBLES

Un câblage structuré est crucial pour garantir fiabilité et performance au sein de votre datacenter. Le bac de câbles assure une gestion verticale de câbles et est réglable à  l’infini en profondeur. Les câbles peuvent être attachés au bac à l’aide de colliers de serrage et / ou de Velcro. En option, des bagues de câble en plastique 1U peuvent être montées sans outillage sur le bac de câbles.

Fonctionnalités générales :

CHÂSSIS
  • Châssis en aluminium léger et solide pouvant supporter 1 500 kg de charge statique.
  • Flexibilité unique grâce à des possibilités de montage infinies dans les trois dimensions de la baie.
  • Rails de montage filetés dans le sens de la largeur, de la profondeur et de la hauteur pour des réglages à l’infini (par exemple, pour la gestion des câbles).
  • Rainures en T intégrées pour des réglages à l’infini en profondeur et en largeur (par exemple, pour le réglage des rails de montage verticaux).
  • Presque tous les accessoires et composants accessibles de l’intérieur de l’baie.
  • Baie prête pour la mise en place de panneaux latéraux coulissants. Cette fonctionnalité permet de séparer les baies, même une fois installées et mises en baie.
  • Optimisation possible de l’efficacité énergétique en ajoutant un système de circulation d’air à un stade ultérieur

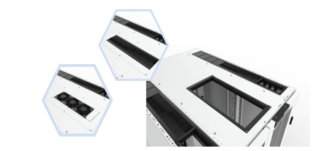

TOIT
  • Plate-forme solide pour installer l’infrastructure du haut de l’baie.
  • Inserts de toit suivant des multiples de 100 mm.
  • Découpes sur presque toute la profondeur.
  • Accessibilité optimale du câblage. Positionnement optimal des PDU. – Emplacements pour prises jusqu’à 32 A.
  • Décharge de câble disponible.
  • Séparateurs de câbles sur le dessus de l’baie suivant la même modularité que les inserts.
  •    Extension par baie pour créer un système de goulotte de câbles.
  •    Plaques de recouvrement et couvercles disponibles pour la protection contre la poussière/les débris et les solutions étanches.
  •    Enduit de poudre de la même couleur que l’baie.
  • Toit compatible avec le confinement des allées chaudes/froides

Prises toit Minkels - Baie Minkels

PORTE
  • Position prédéfinie pour l’identification.
  • Placez des numéros de série, des codes-barres ou des codes QR pour coder et personnaliser vos baies.
  • Conception épurée et minimaliste.
  • Installation facile de la porte.
  • Perforation de haut niveau.
  • Intégration complète du mécanisme de verrouillage et du câblage (en cas de serrures intelligentes).
  • Sécurité d’accès de haut niveau.
  • Prise en charge de différents types de serrures possible.
  • Remplacement des serrures à travers la plaque de recouvrement amovible arrière.
  • Porte facilement réversible (charnière gauche / droite).
  • Ouverture de la porte possible à 165° en cas de baies accouplées.
  • Ouverture de la porte possible à 260° en cas de baies individuelles.



BAIES AVEC BAC DE CÂBLES

  • Réglages à l’infini en profondeur.Baie Nexpands Minkels Datacenter
  • Bac de câbles multifonction pour organiser votre câblage :
    • avec colliers de serrage et/ou Velcro.
    • bague de câble en plastique 1U, montage sans outillage.

BAIES PACK DE GESTION DES FLUX D’AIR

  • Étanchéité à l’air optimale.
  • Flexibilité du réglage des rails de montage verticaux sans compromettre  l’étanchéité à l’air.
  • Optimisation de l’efficacité énergétique en modernisant un pack de flux d’air.
  • Étanchéité baie-baie incluse.
  • Étanchéité baie-sol et baie-confinement d’allée en option.

BAIES AVEC PANNEAUX LATÉRAUX

Baie Nexpand Minkels avec panneaux latéraux

  • Panneaux latéraux utilisés dans les configurations individuelles ou lorsque l’baie est placée au bout de la rangée.
  • Mise à la terre établie lors du verrouillage des panneaux.
  • Panneaux séparés horizontalement pour une manipulation facile.

PLAN DES BAIES



Plan Baie Nexpand Minkels Legrand datacenter



Vidéo de la Baie Nexpand Porte de la baie Nexpand Toit de la baie Nexpand
